Gerbang logika adalah rangkaian dasar yang membentuk komputer jutaan transistor
di dalam mikroprosesor membentuk ribuan gerbang logika. gerbang logika beroperasi
pada bilangan biner sehingga, disebut juga gerbang logika biner. Gerbang logika
beroperasi pada bilangan biner 1 (high) dan 0 (low). Gerbang logika digunakan dalam
berbagai rangkaian elektronik dengan sistem digital.
Gerbang dasar logika terdiri dan :
1. Gerbang AND,
2. Gerbang OR, dan
3. Gerbang NOT.
B. Gerbang Logika Dasar
1. Fungsi Gerbang Gate ( Gerbang AND )
Gerbang AND disebut juga sebagai gerbang ―semua atau tidak satupun‖. Bagan
pada gambar memberikan gambaran tentang prinsip kerja gerbang AND. Lampu Y akan
menyala hanya apabila kedua saklar masukan (A dan B) tertutup. Dalam sistem logika
keadaan saklar tertutup diberikan dengan logika 1, saklar terbuka diberikan dengan logika
0. Semua kombinasi saklar A dan B dalam sistem digital diberikan pada tabel kebenaran
(truth table).
Gambar 2.2 Rangkaian AND yang menggunakan Saklar
2. Fungsi OR Gate ( Gerbang OR )
Dari sistem saklar di atas terlihat bahwa lampu akan menyala jika salah satu dari
saklar menutup. Dalam hal ini bisa dijelaskan secara electronic bahwa aruslistrik dapat
mengalir melalui saklar yang tertutup tersebut.
Aljabar Boolean untuk gerbang OR dapat dituliskan sebagai berikut:
A + 0 = 1
A + 1 = 1
A + A = A
A + Ā‘ = 1

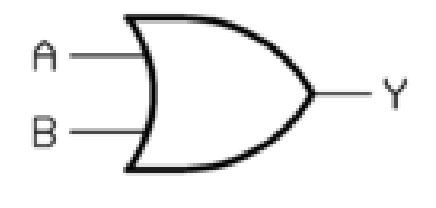

Simbol gerbang OR dan tabel kebenarannya adalah sebagai berikut:
Gambar 2.6 simbol gerbang OR
3. Fungsi NOT Gate ( Gerbang NOT ) atau inverter
Gerbang NOT atau inverter merupakan gerbang yang berfungsi untuk membalikkan
kondisi input. Jika input dalam kondisi 1 maka output akan mempunyai kondisi 0.
Sebaliknya jika input dalam keadaan 0 maka output akan berada dalam kondisi 1. Simbol
gerbang NOT adalah:
kondisi input. Jika input dalam kondisi 1 maka output akan mempunyai kondisi 0.
Sebaliknya jika input dalam keadaan 0 maka output akan berada dalam kondisi 1. Simbol
gerbang NOT adalah:
Gambar 2.7 Gerbang NOT (inverter)
Semoga Bermanfaat.
